GB50258—96《电气设备装置工程1KV及以下配线工程施工及检验标准》第3.1.9条规则:当配线选用多相导线时,其相线的色彩应易于区别,相线与零线(即中性线N—编者注)的色彩应不同,同一建筑物、构筑物内的导线,其色彩挑选应共同;维护地线(PE线)应选用黄绿色彩相间的绝缘导线;零线宜选用淡兰(应为“蓝”)色绝缘导线。
在电气配线施工中违背该条规则的层出不穷,错误了解此条的也不少。由于标准的条文阐明中对该条未作阐明,故笔者依据实践工程中遇到的状况,谈一点见地。

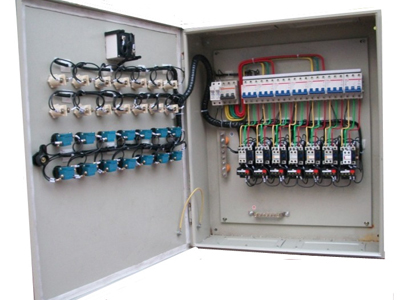

1、相线色彩
宜选用黄、绿、红三色。以三相进建筑物的住所为例,三相电源引进三相电度表箱内时,相线宜选用黄、绿、红三色;单相电源引进单相电度表箱时,相线宜别离选用黄、绿、红三色。由单相电度表箱引进到住户配电箱的三芯护套线,其相线色彩没有必要和所接的进户线相线色彩共同。只有当用户选用三相电度表箱时,从三相电度表箱引进到住户配电箱的箱线色彩应和进三相电度表箱的相线的相线共同。2~4室进住户配电箱的箱线可用黄、绿、红中的恣意一种,由于GB50258—96只规则配线选用多相导线时,相线色彩才要求易于区别。例如,2室的用户呈现断电时,依据2室的单相电度表相的进线是赤色,只要用验电笔查看进建筑物的赤色相线是否有电,即可判别毛病。
从电度表箱到各住户配电箱的导线,住所设计标准规则其截面不得小于10mm2。假如住户配电箱至单相电度表箱的相线色彩选用和单相电度表箱的进线同色,那么就要购买三种色彩10mm2的护套线。,必定增加建造出资。如按附图施工,只要购买一种10mm2的三芯护套线,其间一根是淡蓝色中性线,一根是黄绿双色的PE线,第三根是黄、绿、红三色中恣意一色相线。
2、中性线色彩
标准规则中性线宜选用淡蓝色绝缘导线。“宜”的意义是:在条件答应时首先应选用淡蓝色。有的国家中性线选用白色,假如其建筑物因业主要求选用白色作同性线,那未该建筑物内一切的中性线都应选用白色。假如中性线的色彩是深蓝色,那末相线色彩不宜选用绿色,由于在昏暗的灯光下,深蓝色与绿色不同不大,此刻相线色彩参单相供电时,应选用赤色或黄色。
3、维护地线的色彩
标准规则应选用黄绿色彩相间的绝缘导线。“应”的意义是有必要,在正常状况下均有必要选用黄绿相间的绝缘导线。
4、订货电缆或护套线时有必要注明导线色彩
实践工程中常常发现电缆或护套线内导线的色彩不符合要求。有的工程用的三相照明电缆,三根相线是同色线;有的工程用的单相三芯照明电缆,导线是黄、绿、红三色。这是标准所不允许的。此外,在导线上包色带的补救措施也不应该选用。所以,工程中订货电缆或护套线时,除型号外还应注明导线的截面和色彩。
